EVMS系列欧标充电桩（CCS2）
面向当前及下一代新能源汽车，满足标准的解决方案！
（30KW-360KW）
高标准的兼容并蓄
针对各种国际标准的新能源汽车，在效率、环保、体验感等方面进行调整和完善。该系列包含直流快速充电桩、分体式大功率充电系统、壁挂式直流充电桩三大产品系列，通过CE-EMC、CE-LVD、CB、TUV等多项认证，可在全球范围内销售和服务。
-
高效节能
模块化结构，具备更高的可靠性及灵活性；
整机效率≥95%，低能耗；
运行噪音低，减少对周围环境的影响；
-
配置灵活
三大产品系列，容量、配置、安装方式，均可灵活选择；
支持多种标准，如CCS，CHAdeMO，GB/T，AC Type 2等；
支持定制化，满足不同客户多样化的需求；
-
智能交互
操作界面清晰，支持多语言操作；
显示屏采用可读触摸屏显示；
支持开放式通信协议OCPP；

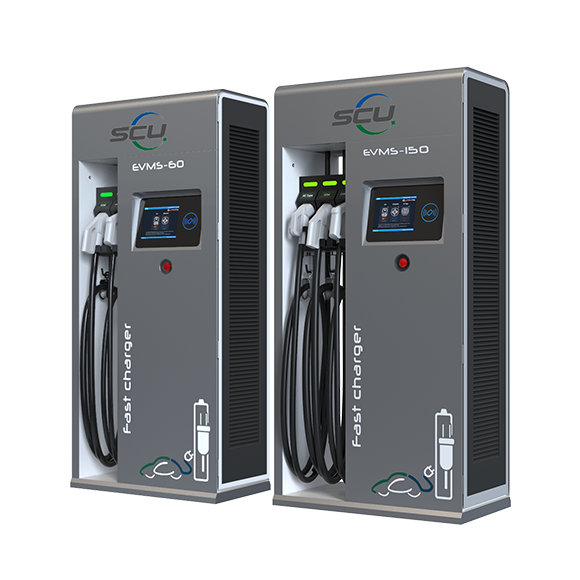

直流快速充电桩
配置：直流可选双枪同充/轮充
双枪：CCS+CHAdeMO, CCS+CCS, CCS+GB/T, CCS+AC，CHAdeMO+AC
三枪：CCS+CHAdeMO+AC, CCS+CCS+AC, CCS+GB/T+AC
系统容量：60KW/150KW/180KW
恒功率范围：300-1000VDC
最大充电电流：200A/250A
多路输出：直流输出功率达150KW，交流输出功率达43KW；
技术规格
型号 | EVMS-60 | EVMS-150 | |
交流输入 | |||
电源连接方式 | 3P+N+PE | ||
电压范围 | 400VAC±20% | ||
频率 | 50/60HZ | ||
标称输入电流 | 87A | 217A | |
功率 | 60KW | 150KW | |
功率因数 | ＞0.99 | ||
效率 | 95% | ||
直流输出 | |||
电压范围 | 50-1000VDC | ||
标称功率 | 0-60KW | 60-150KW | |
直流接口 | CCS2，CHAdeMO，GB/T | ||
交流输出 | |||
电压范围 | 400VAC | ||
电流 | 32A/63A | ||
标称功率 | 22KW/43KW | ||
交流接口 | TYPE 2插头 43KW（默认） TYPE 2插头 22KW（可选） TYPE 2插座 22KW（可选） | ||
一般规格 | |||
输出方式 | 多标准直流输出（模式4）与交流输出（模式3） | ||
显示 | 10寸彩色液晶屏 | ||
读卡器 | ISO/IEC14443A, Mifare； | ||
网络连接 | 3G（GSM或CDMA）|局域网|WI-FI | ||
通讯协议 | OCPP1.6J | ||
环境 | 室内/室外 | ||
工作温度 | -35ºC-60ºC(-20ºC～-35ºC，需要加热) | ||
储存温度 | -40ºC～+70ºC | ||
工作相对湿度 | ≤95%，无冷凝 | ||
海拔高度 | 高达1000m | ||
防护等级 | IP54，IK10 | ||
噪声 | ＜55dB | ||
合规性和安全性 | CE，EN61851，EN62196，DIN70121，ISO15118 | ||
外形尺寸 | 900*500*2000（双枪） /1000*500*2000（三枪）
| 900*500*2000（双枪）/1000*500*2000（三枪）
| |

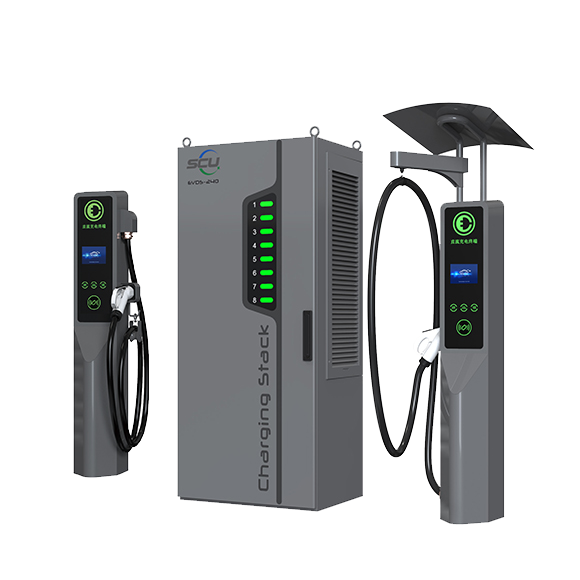

分体式大功率充电系统
输出路数：8路（4-12路可选）
系统容量：240KW（180 KW、360 KW可选）
输出电压：50～1000VDC
恒功率范围：300～1000VDC
终端：悬臂式/滑轮式
柔性分配：每路输出功率动态可调
散热方式：冷热风道分离散热系统
技术规格
|
型号 |
EVMS-240 |
|
交流输入 |
|
|
电源连接方式 |
3P+N+PE |
|
电压范围 |
400VAC±20% |
|
频率 |
50/60HZ |
|
功率因数 |
＞0.99 |
|
效率 |
95% |
|
直流输出 |
|
|
电压范围 |
50-1000VDC |
|
标称功率 |
240KW（180 KW、360 KW可选） |
|
通用规格 |
|
|
直流接口 |
CCS2，CHAdeMO，GB/T |
|
显示 |
7寸彩色液晶屏 |
|
读卡器 |
ISO/IEC14443A, Mifare； |
|
网络连接 |
4G|以太网|WI-FI |
|
通讯协议 |
OCPP1.6J |
|
环境 |
室内/室外 |
|
工作温度 |
-35ºC-60ºC(-20ºC～-35ºC，需要加热) |
|
储存温度 |
-40ºC～+70ºC |
|
工作相对湿度 |
≤95%，无冷凝 |
|
海拔高度 |
高达1000m |
|
防护等级 |
IP54，IK10 |
|
噪声 |
＜55dB |
|
合规性和安全性 |
CE，EN61851，EN62196，DIN70121，ISO15118 |
|
电堆尺寸 |
800*600*1850（W*D*H）mm |

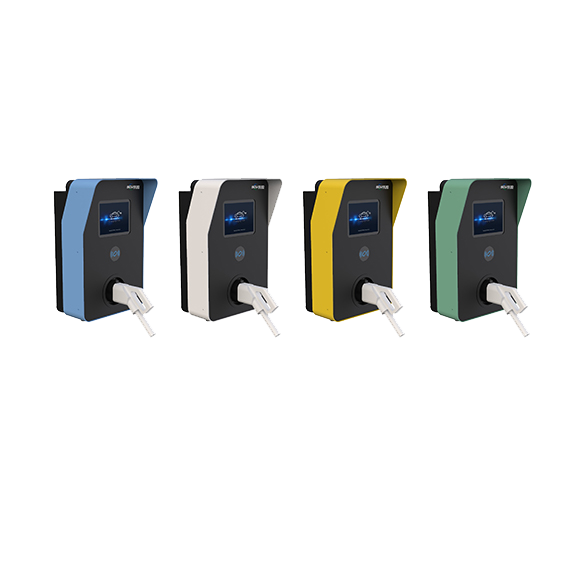

壁挂式直流充电桩
系统容量：30KW
输出电压：50-1000VDC
恒功率范围：300-1000VDC
最大充电电流：100A
安装方式：壁挂式（节省地面空间）
技术规格
型号 | EVMS-30 |
系统容量 | 30kW |
输入参数 | |
电源连接方式 | 3P+N+PE |
电压 | 400VAC |
电压范围 | 304V~456Vac |
频率 | 50/60HZ |
功率因数 | ＞0.99 |
THDI | ≤ 5% |
频率 | 50/60Hz |
输出参数 | |
输出接口 单路 | CCS1/CC2/CHAdeMO |
电压范围 | 50-1000VDC |
电流 | 最大 100A |
功率 | 30kW |
整机效率 | 95% |
显示 | 10寸彩色液晶屏 |
其他参数 | |
标称功率 | 240KW（180 KW、360 KW可选） |
通用规格 | |
环境 | 室内/室外 |
工作温度 | -20℃～ 75℃ |
工作相对湿度 | ≤95%，无冷凝 |
海拔高度 | 2000 |
噪声 | ＜55dB |
合规性和安全性 | CE，EN61851，EN62196，DIN70121，ISO15118 |
保护功能 | 过电流，欠电压，过电压，电涌保护，短路，过热，接地故障，隔离故障 |

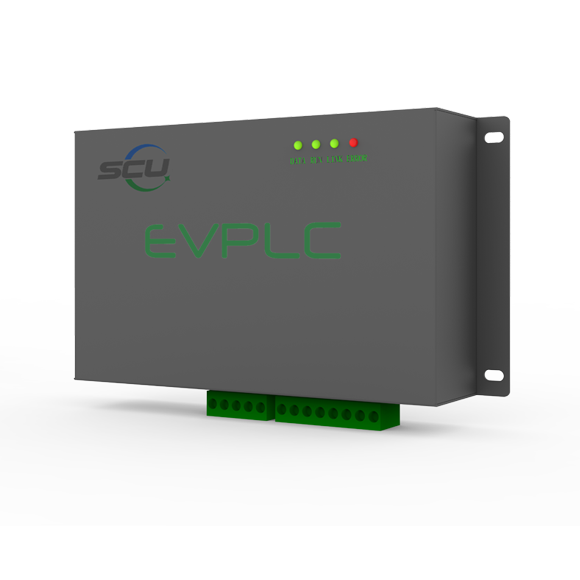

EVSE-PLC通讯模块
处理器：TI AM3352，256M DDR3内存
操作系统：Linux 4.1.14
SECC接口：CAN、RS 232/485
PLC接口：HomePlugGreenPHY00
调试接口：Micro SD卡、以太网口
芯片：QCA7000
操作电压：7VDC-26VDC
功耗：最大值4W，空闲模式为2W
电动汽车供电设备中的充电控制器、插入式电动汽车中的充电控制器、用于电动汽车供电设备和插入式电动汽车测试的模拟器。
