DPM系列直流充电模块
为大功率直流快充提供灵活、可靠、低成本的电动汽车充电模块！
（50-1000VDC）
充电桩关键在于“心”
新能源汽车对大功率快速充电有着迫切的需求，直流充电模块作为充电桩的核心部件，是整个充电站稳定可靠的关键。
先控直流快充模块可靠性高、可用性高、可维护性高，可满足不同电池组的电压需求，降低安全隐患，大幅节省生命周期运维费用。
-
安全防护标准
产品符合GB/T、CCS1、CCS2、CHAdeMO等多种标准，具备广泛的适应性；
模块防护等级较高，可在高温、高湿、粉尘等恶劣环境中平稳运行；
具有电源输入侧过压保护、欠压告警、输出侧过流、短路保护等功能。
-
重视安全可靠
每个元器件经过多层严格审核和测试，实现稳定精准；
关键元器件，超余量设计，提高安全性和可用性；
科学合理的热设计，使关键元器件温升控制在安全、合理的范围；
-
设计别具匠心
交错并联、串联谐振控制技术，工作频率高达300Hz；
三电平软开关功率电路，降低功率器件承受应力；
数字化控制，运行更加稳定；

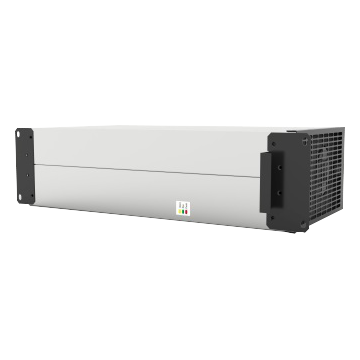

1000V充电模块
DPM-1000/30
容量：30kW
输出电压范围：50-750VDC/50-1000VDC
恒功率范围：300-750VDC&300-1000VDC
外形尺寸：横放 300*460*87/竖放 315*463*87（W*D*H）mm
DPM-1000/30曲线图
750V充电模块
DPM-750/40
容量：30kW
输出电压范围：50-750VDC
恒功率范围：300-750VDC
外形尺寸：300*460*87（W*D*H）mm（横放）、315*463*87（W*D*H）mm（竖放）
DPM-750/40曲线图

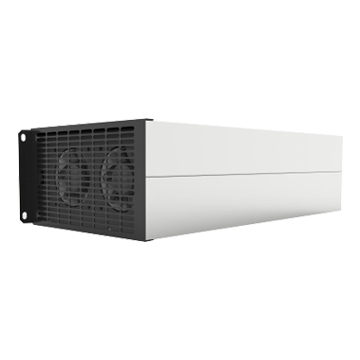

135V充电模块
DPM-135/150
容量：20kW
输出电压范围：40-135VDC
恒功率范围：100-135VDC
外形尺寸：222*470*132（W*D*H）mm
DPM-135/150曲线图
参数规格
型号 | DPM-1000/30 | DPM-750/40C | DPM-135/150 | ||
容量 | 30KW | 20KW | |||
输入电压 | 380Vac三相三线 | ||||
输入电压范围 | 260V~530V (260~304VAC，输出功率降额50％) | ||||
输入频率 | 50/60HZ | ||||
输入功率因数 | ＞0.99 | ||||
效率 | 96% | 95% | |||
输出电压 | 50VDC-750VDC/ 50VDC-1000VDC | 50VDC-750VDC | 40VDC-135VDC | ||
恒功率电压范围 | 300VDC-750VDC/ 300VDC-1000VDC | 300VDC-750VDC | 100VDC-135VDC | ||
稳流精度 | ＜0.5% | ||||
稳压精度 | ＜0.5% | ||||
直流输出端峰-峰值杂音电压 | ＜1% | ||||
开关机过冲幅度 | ＜1% | ||||
缓启动时间 | ≤5S | ||||
适用于电动汽车充电器 | GB/T , CCS, CHAdeMO | ||||
冷却方式 | 强制风冷 | ||||
工作温度 | -20℃~+60℃，在50℃~60℃降额到60%的额定功率 | ||||
工作相对湿度 | 0~95%，40±2℃ 无冷凝 | ||||
海拔高度 | 2000米 | ||||
外形尺寸（W*D*H）mm | 300*460*87（横放） 315*463*87（竖放） | 222*470*132 | |||
IPCM3C-B后备式UPS
容量：3kW
输入额定电压：220VAC / 48VDC
输出交流电压：220VAC
外形尺寸：420*370*86（W*D*H）mm
参数规格
|
规格型号 |
IPCM3 /C-B |
|
UPS 形式 |
后备式 UPS 不间断电源 |
|
输入特性 |
|
|
输入制式 |
单相三线（ L+N+PE ） |
|
输入额定电压 |
220VAC 48VDC |
|
输入电压范围 |
176VAC-264VAC 40VDC-60VDC |
|
额定输入频率 |
50/60HZ |
|
频率范围 |
45-65HZ |
|
逆变特性 |
|
|
输出制式 |
输出单相（ L+N ） |
|
输出交流电压 |
220VAC |
|
输出稳压精度 |
± 1% |
|
输出电压失真度 |
≤2 % （线性负载） ≤6 % （非线性负载） |
|
输出频率 |
50HZ |
|
输出频率稳定度 |
± 0.5HZ |
|
频率跟踪速率 |
< 1HZ/S |
|
输出功率因数 |
1 |
|
过载能力 |
＞ 110% 负载 |
|
效率 |
≥ 94%（额定满载） |
|
动态电压瞬变范围 |
≤5% |
|
瞬变恢复时间 |
60ms |
|
切换时间 |
≤ 1 0ms |
|
短路保护 |
有，可自恢复 |
|
输出防雷能力 |
10KA |
|
充电特性 |
||
|
额定输出电压 |
54VdC |
|
|
输出电压范围 |
40 — 60VdC |
|
|
输出稳压精度 |
≤ 1% |
|
|
负载调整率 |
≤ 1% |
|
|
额定输出功率 |
3KW |
|
|
输出过流保护 |
＞ 75A |
|
|
输出短路保护 |
有，可自恢复 |
|
|
过载能力 |
120% 负载 |
|
|
效率 |
≥ 94%（额定满载） |
|
|
动态电压瞬变范围 |
≤5% |
|
|
输出电压纹波 |
≤500mV |
|
|
输出防雷能力 |
10KA |
|
|
监控单元 |
||
|
通讯接口 |
2路RS485（标配）；1路CAN |
|
|
输出故障干接点 |
逆变故障 |
|
|
其它 |
||
|
工作环境温度 |
-40℃—60℃（-40℃可正常启动，-20℃满足指标要求，大于50℃功率部分降额） |
|
|
贮存温度 |
-45℃—60℃ |
|
|
散热方式 |
自然散热 |
|
|
安全性 |
绝缘电阻 |
交流对机壳、交流对直流、直流对机壳绝缘电阻不小于 100MΩ |
|
抗电强度 |
交流对机壳、交流对直流施加 1500VAC（或一分钟，漏电流≤10 mA ，无飞弧，不击穿； 直流对机壳施加 500VDC一分钟，漏电流≤10 mA ，无飞弧，不击穿。 |
|
