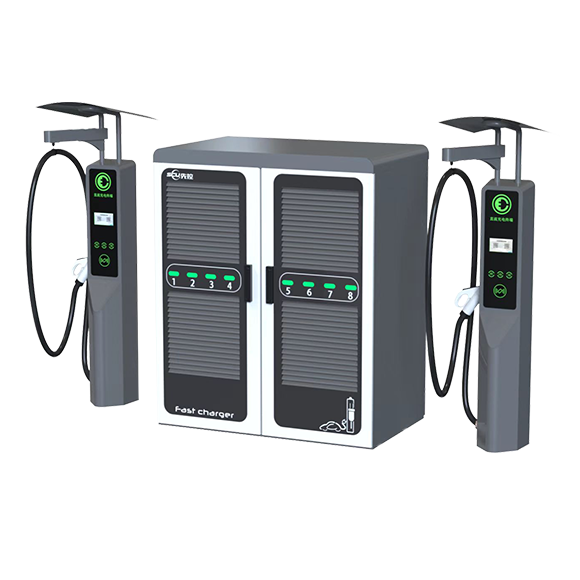

EVSS系列光储充系统

“低碳”充电站,提供智慧充电保障
(240KW-480KW)

打造全新能源生态补给体系

光储充一体化系统兼具充电和储能两大作用,常规状态下,市电为充电桩供电;锂电池系统在低电价时补电,高电价时放电供给充电桩;光伏发电优先用于充电机,其次补充电池电量。随着国家“双碳目标”的推进,光储充系统将拥有广泛的应用前景。

  • 安全可靠

    模块化设计,灵活配置,运行可靠;

    智能风冷系统,精准控制,静音、高效;

    独立散热风道,功率散热与控制电路分开,保证干燥、无尘;

    防护等级IP54,可应用于复杂多变的户外环境;


  • 一机多能

    锂电池增容,减缓电网压力;

    削峰填谷,降低运行成本;

    柔性分配充电功率,高效节能;

    接入光伏,充分利用绿色能源;


  • 兼容性高

    CE 认证、G99和EN 50549标准并网认证、EN IEC 61851 认证;

    支持开放式通讯协议OCPP ;

    支持多标准的充电接口(CCS、CHAdeMO、GB/T)


光储充系统

市电使用策略:根据时段调整市电输入功率,低电价时给电池补电;

电池控制策略:低电价时段补电、高电价时段放电;

电网响应模式:按照电网调度指令,向电网发电。

市电+电池混合供电模式:电池电量不足时,电池与市电共同向负载提供能量;

光伏控制策略:光伏发电优先用于负载供电,其次补充电池电量,自发自用;


技术规格

型号

EVSS-240

EVSS-480

电网侧参数

额定输出功率 (kW)

100

200

额定电网电压 (V)

3W+N,380

电网电压范围

-15% ~ +10%

额定电网频率 (Hz)

50

电网频率范围 (Hz)

±2

总电流波形畸变率

<3%( 额定功率时 )

功率因数可调范围

-0.9 ~ +0.9

过载能力

≤ 105%:长期运行;[105%,110%]:运行时间≥ 10min;> 110%:停止运行

电堆输出参数

充电系统容量

240KW

480KW

输出电压

200VDC-1000VDC

输出恒功率电压范围

300V-500V&600V-1000V(500V-600V 降额输出,输出电流最大 50A)

稳压精度

<1%

输出纹波

<0.5%

BMS 辅助电源

12V

标准直流操作终端

250A 充电枪 *3

250A 充电枪 *5

液冷直流操作终端

600A 充电枪 *1

600A 充电枪 *1

电池接口参数

额定电压

691

电压范围

583V-777V(对应电池单体电压 2.7V-3.6V)

额定充电电流

145A

290A

最大充电电流

170A

340A

额定放电电流

290A

506A

最大放电电流

343A

600A

光伏接入参数

光伏接入电压范围

200V-700V

MPPT 工作电压范围

200V-700V

建议组串形式

500W*8*14 500W 单板 14 串 8 并

光伏最大输入电流

135A

系统参数

整机工作最大效率

从市电到充电终端最大效率 96%

尺寸(宽 * 深 * 高)(mm)

800*1000*2000

1600*1000*2000

防护等级

室外型IP54

工作温度范围

-20 ~ 55℃ (>45℃降额 )

相对?度(无冷凝)

0 ~ 95%

温控方式

智能风冷 ( 可选配智能加热 )

最高工作海拔 (m)

4000(>2000 降额 )

通讯接口

RS485、CAN、4G、LAN
