DSM系列UPS系统
双变换在线式 UPS 系统，为中大型供电场景提供理想的供电保护。
（10—1000kVA）
一站式“绿色电源”解决方案
DSM系列UPS系统融合了数字技术和新型半导体技术优势，新型双变换在线式 UPS，具有高输入功率因数、低谐波失真、高效率以及高稳定性和可靠性的优点，配合功能完善的监控软件及通讯界面，可消除各类电网问题对关键负载的影响，为中大型应用场景提供理想的供电保护。
-
结构优势
DSM系列UPS采用一体化设计，单柜功率范围10kVA-1000kVA；
支持不少于4台并机使用，满足N+1、2N、Δ2N等多种供电方案要求
采用65535色大尺寸触摸液晶显示屏，通过图像化的UI设计清晰显示UPS运转下的整体状况，市电、电池、输出负载、机内状态等信息，大大方便了操作者和使用者
标准化结构设计，设备体积小、重量轻，便于安装；
-
性能强悍
先进的模组化设计降低平均维护时间，维护性更佳。
输入电流谐波＜3%，输入功率因数＞0.99，交流输入采用连续电流模式，减少对电网干扰；
支持多制式电压输入输出方式，超宽的电压输入范围302V~480V
-
多功能化
具备IECO在线补偿节能运行模式和在线模式，IECO模式下效率可高达99%以上
铅酸/锂电自适应，科学的电池管理，对电网和负载的适应能力较强
支持储能应用，实现削峰填谷、跌落补偿、有功及无功功率调节，节约运营成本
支持油机软启动
DSM10-80kVA产品

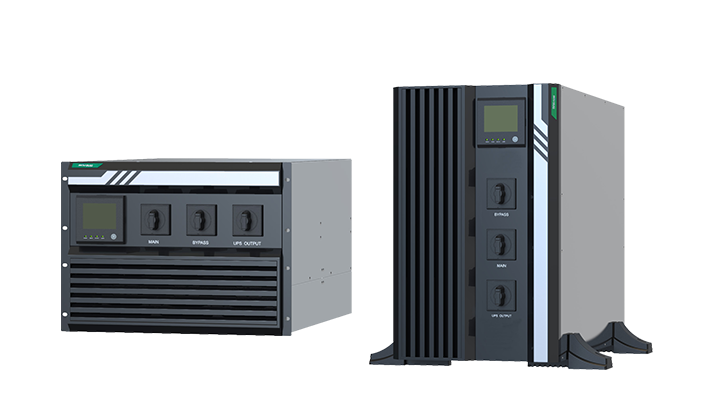

DSM10/15/20
尺寸 (W*D*H): 482*685*132/132*685*430mm

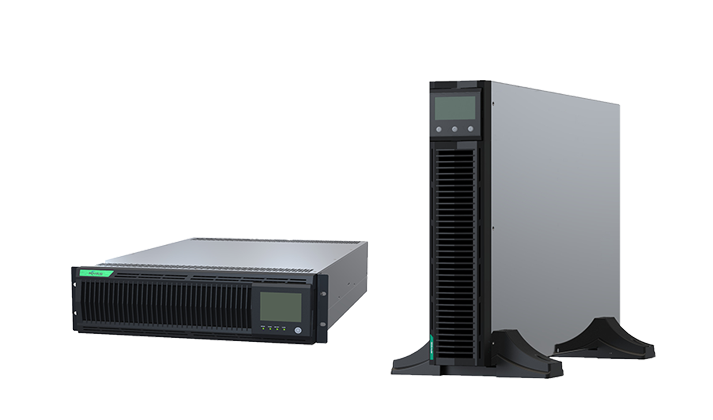

DSM30/40/50/60/80
尺寸(W*D*H): 482*700*350/350*700*442mm
参数
系列型号/容量 | DSM10；10kVA DSM15；15kVA DSM20；20kVA DSM30；30kVA DSM40；40kVA DSM50；50kVA DSM60；60kVA DSM70；70kVA DSM80；80kVA | |
市电输入 | 输入额定电压 | 380V/400V/415V/ AC,三相五线 |
输入电压范围 | 302V ～ 480V | |
输入额定频率 | 50Hz、60Hz | |
输入功率因数 | ≥0.99 | |
直流输入 | 输入额定电压 | ±240V DC |
交流输出 | 输出额定电压 | 380V/400V/415V AC，三相五线 |
过载能力 | 125% 的额定阻性负载，≥10分钟 | |
系统效率 | ≥ 96% | |
DSM100-500kVA产品

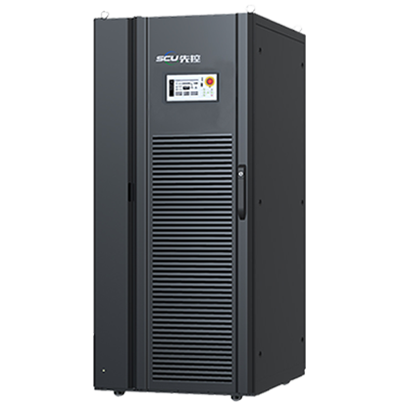

DSM100-240
尺寸(W*D*H):600*1000*2000mm

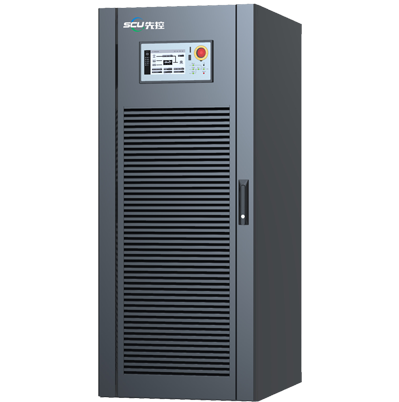

DSM300/400
尺寸(W*D*H): 900*1000*2000mm

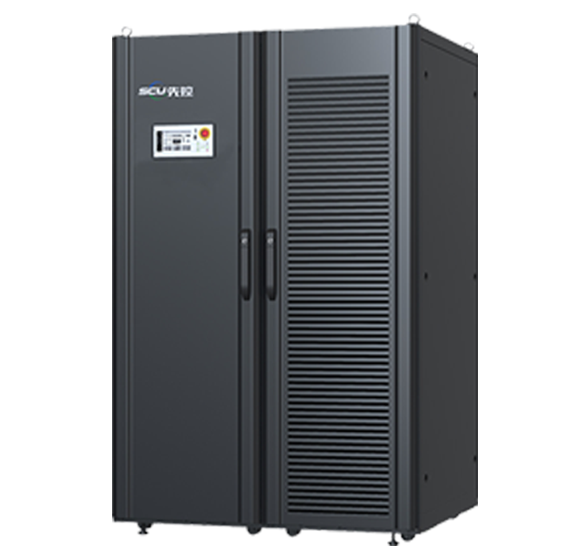

DSM500/600
尺寸(W*D*H):1200*1000*2000 mm
DSM800/1000
尺寸(W*D*H):1800*1000*2000 mm
参数
系列型号/容量 | DSM100；100kVA DSM120；120kVA DSM160；160kVA DSM200；200kVA DSM240；240kVA DSM300；300kVA DSM400；400kVA DSM500；500kVA DSM600；600kVA DSM800；800kVA DSM1000；1000kVA | |
市电输入 | 输入额定电压 | 380V/400V/415V AC，三相五线 |
输入电压范围 | 302V ～ 480V | |
输入额定频率 | 50Hz、60Hz | |
输入功率因数 | ≥0.99 | |
直流输入 | 输入额定电压 | ±240V DC |
| 交流输出 | 输出额定电压 | 380V/400V/415V/ AC，三相五线 |
过载能力 | 125% 的额定阻性负载，≥10分钟 | |
系统效率 | ≥ 96% | |
