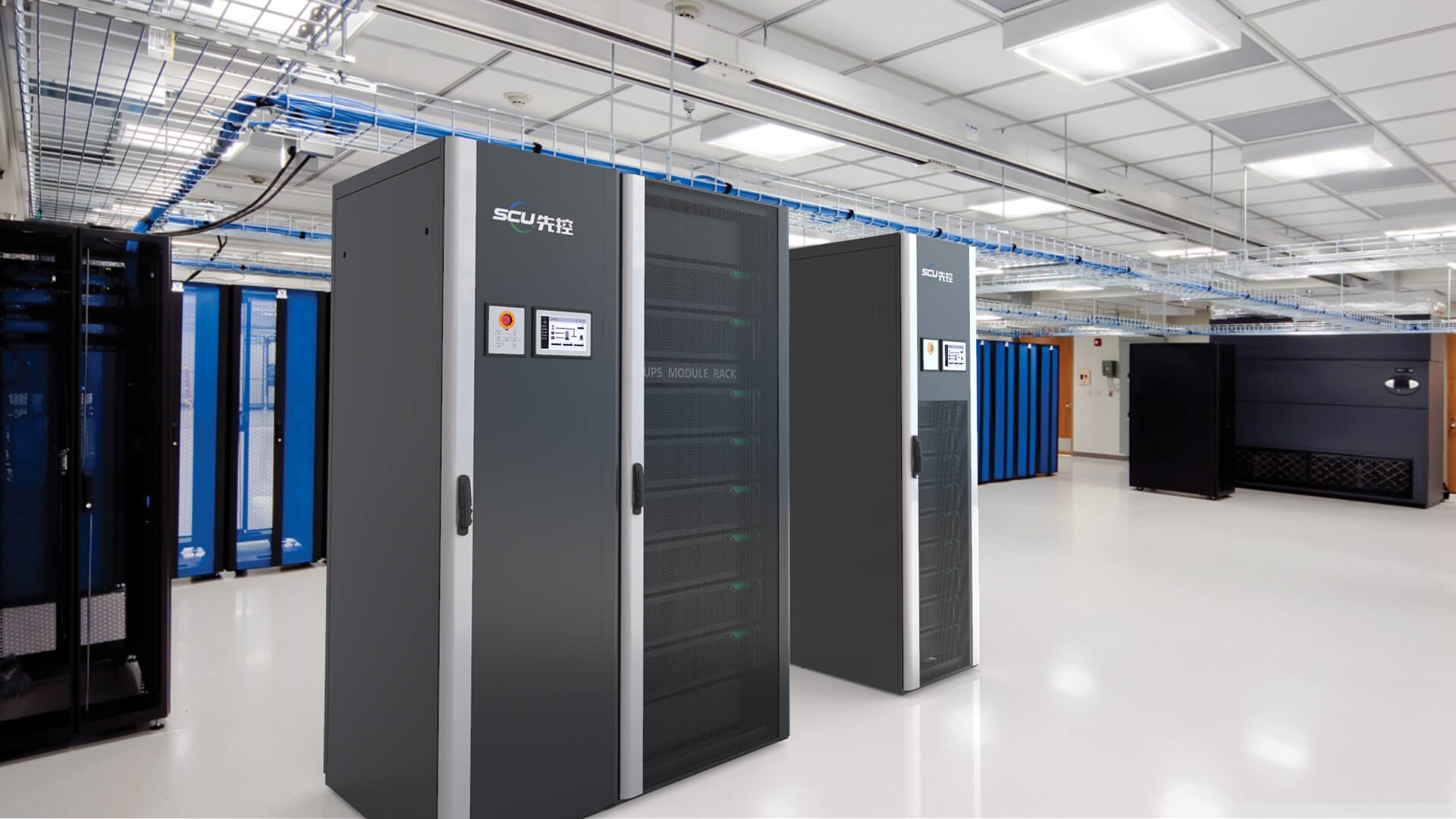

CMS系列模块化UPS

IT世界里,数据安全需要电的守护!
(12-1200kVA)

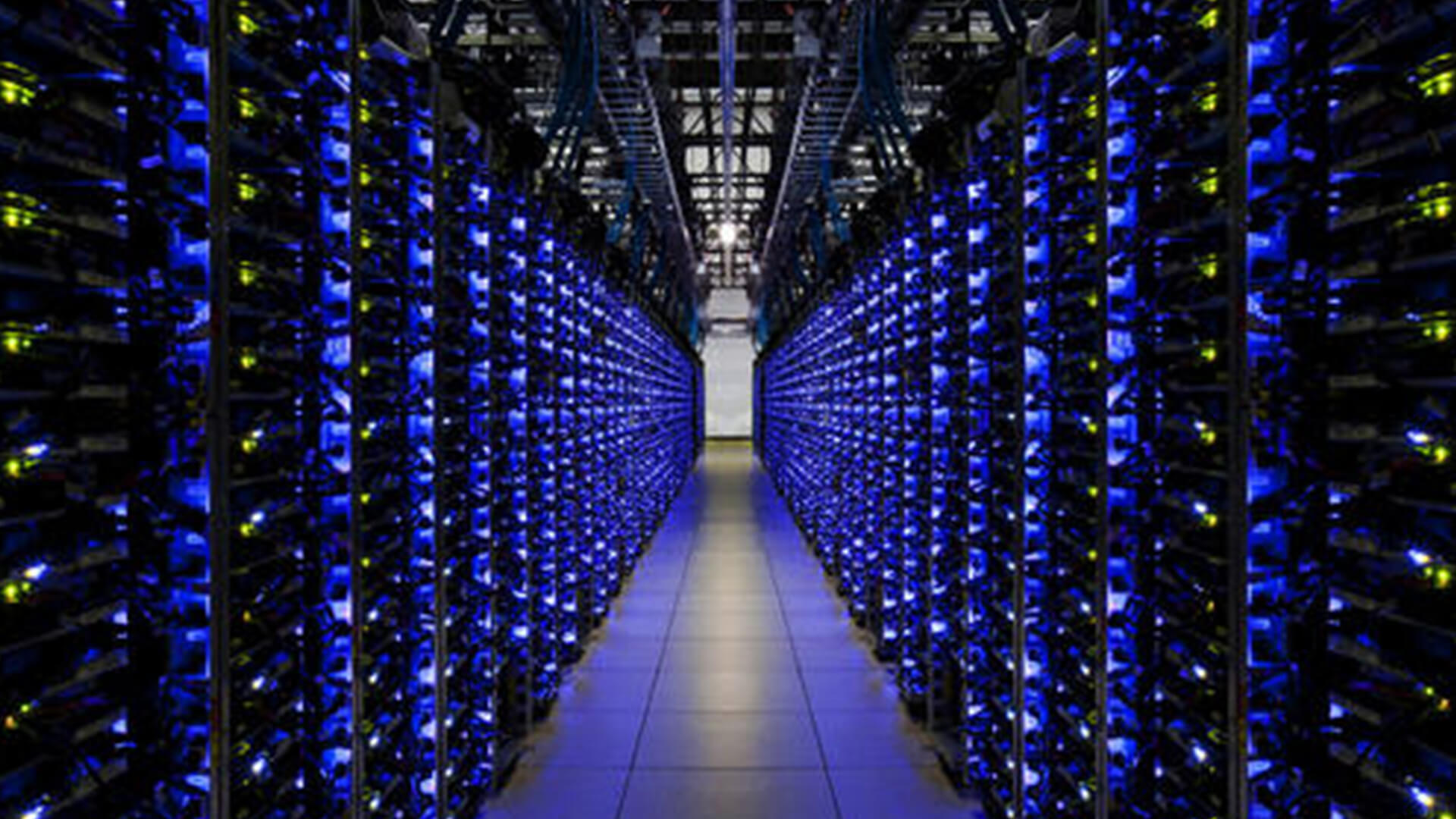

数据中心需要破冰前行

信息时代,UPS电源作为数据中心供电系统的核心设备,在安全可靠的前提下,还需要便捷维护、随需扩展、降低能耗、减少运维成本,先控CMS系列模块化UPS正是为数据中心量身打造的系列产品。

  • 模块设计

    15/25/50/75kVA四种功率模块,单系统容量范围30kVA ~1200kVA;

    支持4台并机,最大支持扩容至4800kVA;模块化、标准化设计,输出功率随需扩展;

    模块化热插拔设计,可在线升级扩容及维护; 模块休眠功能,自动调节工作模块数;

    任一功率模块均具有输入、输出和充电功率的平衡分配功能;

  • 性能高效

    DSP数字控制,元器件数量更少,功能更强大;

    无主从并联技术,多级分散式控制技术;并联冗余措施,克服单点故障,实现故障隔离;

    整机效率大于 96%,IECO节能模式效率达99%;

    输入电流谐波<3%,输入功率因数>0.99;输出功率因数为1,带载能力大幅增强;

  • 功能完善

    满足2N、N+1、△2N等供电方案要求;

    自适应锂电系统;支持油机软启动功能;

    具备储能功能,实现削峰填谷,减少运营成本;

    全数字控制,大屏智能化监控系统,操作更加智能便捷;

15kVA模块组成的系统

CMS-30/15

最大容量:30KVA

功率模块容量:15KVA

外形尺寸:482/442*800*662mm(W*D*H)mm

CMS-60/15

最大容量:60KVA

功率模块容量:15KVA

外形尺寸:482/442*800*840(W*D*H)mm

CMS-120/15

最大容量:120KVA

功率模块容量:15KVA

外形尺寸:482/442*800*1195(W*D*H)mm

参数

系统型号/容量

CMS-30/15;30kVA

CMS-60/15;60kVA

CMS-120/15;120kVA

功率模块

型号/容量

CM15;15kVA/15kW

市电输入

输入方式

3Ph+N+PE

额定输入电压

380V/220V AC、400V/230V AC、415V/240V AC

输入频率

50Hz±10%、60Hz±10%

输入功率因数

≥ 0.99

直流输入

额定输入电压

±240V DC

输入电压范围

±168V DC~±320V DC

交流输出

输出功率因数

1

输出电压

380V/220V AC、400V/230V AC、415V/240V AC

过载能力

125% 的额定负载,运行 10 分钟

整机效率

≥ 96%

通讯功能

RS232/RS485、CAN 通信接口、USB、干接点卡、SD 卡,可选配   SNMP 卡、MODBUS 卡

基本参数

系统尺寸

 (W*D*H)mm

标配1支开关

482/442*800*662

482/442*800*840

482/442*800*1195

标配4支开关

482/442*800*1500





25kVA模块组成的系统

CMS-150/25

最大容量:150KVA

功率模块容量:25KVA

外形尺寸:600*1000*1600(W*D*H)mm

CMS-250/25

最大容量:250KVA

功率模块容量:25KVA

外形尺寸:600*1000*2000(W*D*H)mm

参数

系统型号/容量

CMS-150/25;150kVA

CMS-250/25;250kVA

功率模块

型号/容量

CM25;25kVA/25kW

市电输入

输入方式

3Ph+N+PE

额定输入电压

380V/220V   AC、400V/230V AC、415V/240V AC

输入频率

50Hz±10%、60Hz±10%

输入功率因数

≥ 0.99

直流输入

额定输入电压

±240V DC

输入电压范围

±168V DC~±320V DC

交流输出

输出功率因数

1

输出电压

380V/220V   AC、400V/230V AC、415V/240V AC

过载能力

125% 的额定负载,运行 10 分钟

整机效率

≥ 96%

通讯功能

RS232/RS485、CAN 通信接口、USB、干接点卡、SD   卡,可选配 SNMP 卡、MODBUS 卡


50kVA模块组成的系统

CMS-200/50

最大容量:200KVA

功率模块容量:50KVA

外形尺寸:600*1000*2000(W*D*H)mm

CMS-300;400/50

最大容量:300/400 KVA

功率模块容量:50KVA

外形尺寸:900*1000*2000(W*D*H)mm

CMS-500/50

最大容量:500KVA

功率模块容量:50KVA

外形尺寸:1200*1000*2000(W*D*H)mm

参数

系统型号/容量

CMS-200/50;200kVA

CMS-300/50;300kVA

CMS-400/50;400kVA

CMS-500/50;500kVA

功率模块

型号/容量

CM50;50kVA/50kW

市电输入

输入方式

3Ph+N+PE

额定输入电压

380V/220V   AC、400V/230V AC、415V/240V AC

输入频率

50Hz±10%、60Hz±10%

输入功率因数

≥ 0.99

直流输入

额定输入电压

±240V DC

输入电压范围

±168V~±320V

交流输出

输出功率因数

1

输出电压

380V/220V   AC、400V/230V AC、415V/240V AC

过载能力

125% 的额定负载,运行 10 分钟

整机效率

≥ 96%

通讯功能

RS232/RS485、CAN 通信接口、USB、干接点卡、SD   卡,可选配 SNMP 卡、MODBUS 卡


75kVA模块组成的系统

CMS-1200/75

最大容量:1200kVA

功率模块容量:75kVA

外形尺寸:2000*1000*2200 mm(W*D*H)

CMS-450/75

最大容量:450KVA

功率模块容量:75KVA

外形尺寸:900*1000*2000 (W*D*H)mm

CMS-600/75

最大容量:600KVA

功率模块容量:75KVA

外形尺寸:1200*1000*2000 (W*D*H)mm

CMS-900/75

最大容量:900KVA

功率模块容量:75KVA

外形尺寸:1800*1000*2000 (W*D*H)mm

参数

系统型号/容量

CMS-450/75;450kVA

CMS-600/75;600kVA

CMS-900/75;900kVA

CMS-1200/75;1200kVA

功率模块

型号/容量

CM75;75kVA/75kW

市电输入

输入方式

3Ph+N+PE

额定输入电压

380V/220V   AC、400V/230V AC、415V/240V AC

输入频率

40HZ~70HZ

输入功率因数

≥ 0.99

直流输入

额定输入电压

±240V DC

输入电压范围

±168V~±320V

交流输出

输出功率因数

1

输出电压

380V/220V   AC、400V/230V AC、415V/240V AC

过载能力

125% 的额定负载,运行 10 分钟

整机效率

≥ 96%

通讯功能

RS232/RS485、CAN 通信接口、USB、干接点卡、SD   卡,可选配 SNMP 卡、MODBUS 卡


ERMS系列嵌入式模块化UPS系统

ERMS-12

最大容量:12KVA

功率模块容量:6KVA

外形尺寸:482*635*132.5mm(W*D*H)mm

ERMS-24

最大容量:24KVA

功率模块容量:6KVA

外形尺寸:482*635*220mm(W*D*H)mm

ERMS-36

最大容量:36KVA

功率模块容量:6KVA

外形尺寸:482*635*310mm(W*D*H)mm

参数

系统型号/容量

ERMS-12;12kVA

ERMS-24;24kVA

ERMS-36;36kVA

市电输入

输入方式

1Ph+N+PE

3Ph+N+PE

额定输入电压

220V/230V/240V

220V/230V/240V   380V/400V/415V

输入频率

50Hz±10%、60Hz±10%

输入功率因数

≥ 0.99

直流输入

额定输入电压

±120V DC、±240V DC

输入电压范围

±168V~±320V

交流输出

输出功率因数

0.9

输出电压

220V AC、230V AC、240V AC

220V/230V/240V   380V/400V/415V

过载能力

125% 的额定负载,运行 10 分钟

整机效率

≥ 94%

通讯功能

Modbus、SNMP、干接点
